概述

AutoMQ Cloud BYOC 环境支持部署到 AWS EKS、GCP GKE、阿里云 ACK、华为云 CCE 等各主流云厂商提供的 Kubernetes 托管平台。本文介绍 AutoMQ 部署到 Kubernetes 平台的基本概念、架构和约束。

本文中提及 AutoMQ 产品服务方、AutoMQ 服务方、AutoMQ，均特指 AutoMQ HK Limited及其附属公司。

部署架构​

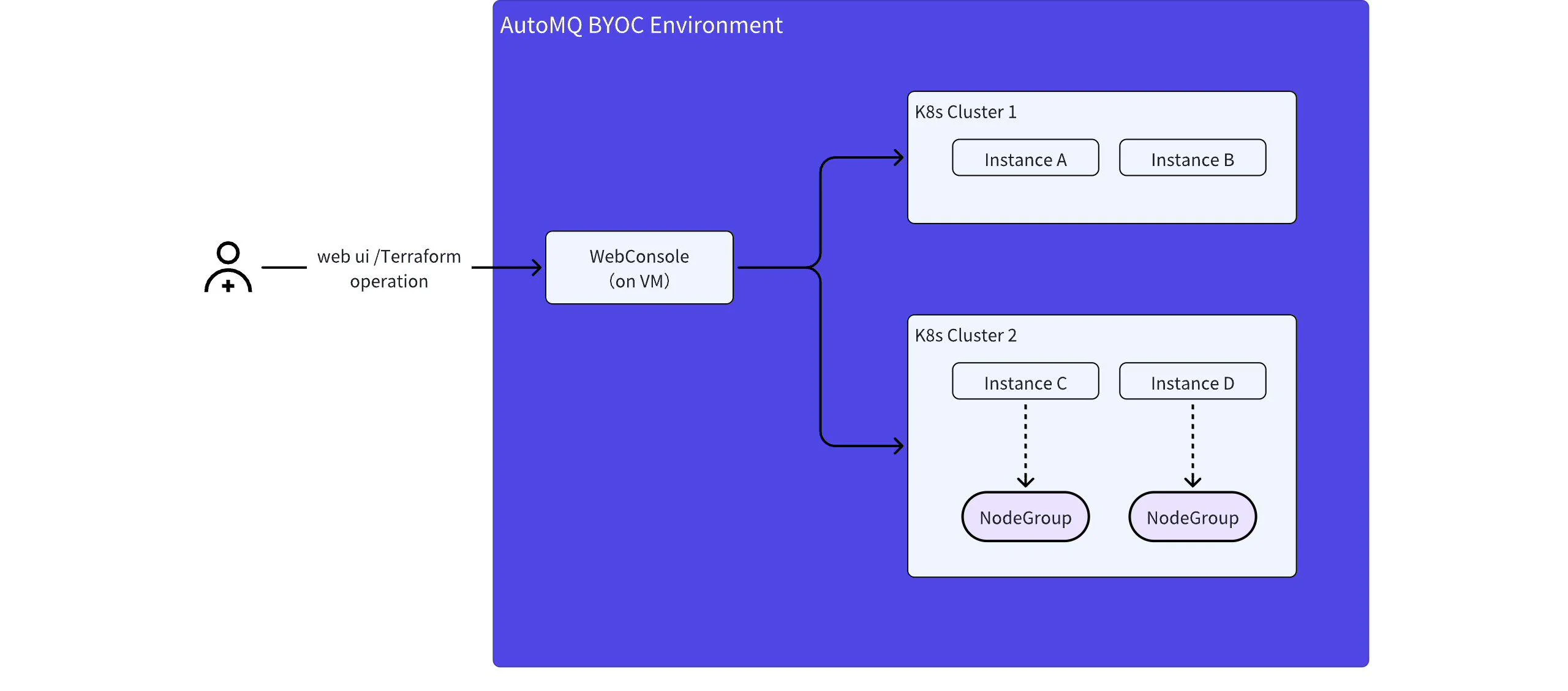

AutoMQ Cloud BYOC 环境部署到 Kubernetes 的架构如下图所示：

说明：

  • AutoMQ BYOC 环境中，控制台组件仍然部署在 Kubernetes 集群外，一般使用云厂商虚拟机部署，通过获取 Kubernetes 集群的管理权限 Config 操作部署安装。

  • 用户通过 AutoMQ 控制台提供的 WebUI 或者 Terraform Provider 管理环境内实例的生命周期。

  • AutoMQ 数据面实例（集群）部署到用户指定的 Kubernetes 集群中。

  • 每个环境可以同时支持多个实例，并支持将多个实例部署到不同的 Kubernetes 集群中（开发中，当前暂时支持 1 个 Kubernetes 集群）。

约束和限制​

将 AutoMQ 部署到 Kubernetes 上，用户需要遵循如下约束和限制，因用户操作不当，会导致集群部署和变更失败。

约束 1： 用户需提供符合要求的独占 Kubernetes 集群​

AutoMQ 要求独占的 Kubernetes 集群，不得和其他应用系统共享 Kubernetes 集群，原因如下：

  • Kubernetes 的网络隔离风险： AutoMQ 面向高吞吐数据传输场景，集群对网络吞吐要求高。Kubernetes 集群内不同 Pod 间网络隔离并不彻底。AutoMQ 需要独立的 Kubernetes 集群，以避免和用户的其他业务系统相互影响。

  • 运维授权隔离： AutoMQ 所在的 Kubernetes 集群需要提供代运维授权（授权 AutoMQ 服务方访问该集群）。AutoMQ 需要独立的 Kubernetes 集群，以避免应用系统越权。

支持在 Kubernetes 集群内部署多个 AutoMQ 实例（集群）。Kubernetes 集群分配一般建议相同 VPC 下的相同业务线共享 Kubernetes 集群。

约束 2：用户需按要求创建节点池、提供符合要求的机型并保证节点供给​

AutoMQ 要求用户按要求创建节点池，AutoMQ 控制台创建实例时会检查用户提供的节点池是否符合要求。具体要求如下：

  • 机型符合要求： AutoMQ 在不同的云厂商选择相应的网络优化型虚拟机实例，并提供最佳的集群性能。创建节点池必须圈选符合要求的机型。具体机型信息参考下方表格：
云厂商
允许的机型列表
Google Cloud
小规格机型：
  • 系列：N2D
  • 机型：n2d-standard-4，4C16G
  • 磁盘：SSD persistent disk，40GB
  • 性能：单机支持 5AKU
华为云
小规格机型：
  • 系列：M7
  • 机型：m7.large.8，2c16g
  • 磁盘：增强型 SSD，40GB
  • 性能：单台机器支持 1.5 AKU

大规格机型：
  • 系列：C6NE
  • 机型：c6ne.xlarge.4，4c16g
  • 磁盘：增强型 SSD，40GB
  • 性能：单台机器支持 5 AKU

  • 节点池角色授权要求： AutoMQ 集群在运行时需要访问对象存储、EBS 等服务。因此，用户必须为节点池授予相应的角色和权限，并确保不会修改和取消授权。

  • 可用区（子网要求）： AutoMQ 同时支持单可用区实例、三可用区实例。因此，用户需要为单可用区和三可用区创建对应的节点池，不可混用。

举例：用户需要创建三个 AutoMQ 实例，分别是实例1（可用区 A），实例2（可用区 B），实例3（可用区 A、B、C）。则用户需要创建三个节点池，分别选择可用区 A、可用区 B 和可用区 A+B+C。
