概述

环境是 AutoMQ Cloud 重要的运维资源，本文介绍 AutoMQ Cloud 环境的定义、资源模型、内部属性、分类和使用建议。

本文中提及 AutoMQ 产品服务方、AutoMQ 服务方、AutoMQ，均特指安托盟丘（杭州）科技有限公司。

本文中提及的云厂商、公共云厂商等名词，均特指用户指定的 AutoMQ Cloud 底层依赖的云服务商服务，例如 AWS、GoogleCloud、Azure 、阿里云、腾讯云、华为云等厂商。

定义​

环境是 AutoMQ Cloud 提供的一种逻辑抽象资源，用于确定 Kafka 在运行时层面需要共享的基础配置信息，并统一管理实际使用的 Kafka 实例（集群）。环境定义了例如基础设施类型、网络环境、权限策略等信息，后续所有的 Kafka 实例都归属于环境进行创建和管理。

环境的主要作用展开如下：

  • 约定 Kafka 服务的底层基础设施，明确基础设施的云厂商类型、地域、权限策略等基础信息。

  • 约定整套管控系统底层的网络拓扑、可用区拓扑、对外服务暴露方式等基础信息。

  • 约定跨实例公共的基础配置，例如 Metrics 集成配置。

环境根据底层资源的归属账号和运维责任差异分为 SaaS 环境和 BYOC 环境。SaaS 环境下所有物理资源归属于 AutoMQ 服务方，由 AutoMQ 服务方提供维护和管理；BYOC 环境下所有物理资源归属于用户，由用户授权 AutoMQ 服务方提供维护和管理。

模型关系​

在 AutoMQ Cloud 的领域模型中，环境是运维管理产品实例的顶层资源，大概如下图所示：

内部属性​

属性：基础设施配置​

基础设施配置是AutoMQ Cloud 环境部署的必要配置，用于约定基础设施的类型、网络拓扑、权限策略等配置信息。后续环境控制台会使用该配置部署和管理实际的 Kafka 集群。

属性：集成配置​

集成配置是在环境级别对跨集群通用的、用于对外数据集成的配置抽象。例如，Metrics 集成配置可以支持将环境内多个集群的 Metrics 数据推送到用户自定义的普罗米修斯集群，实现自定义监控和分析。

属性：环境版本​

环境自身在技术实现上是一个软件底座，因此环境会伴随软件的持续迭代，定义了多个环境版本。环境版本的运维升级一般不影响上层的产品服务。建议用户定期更新到最新的环境版本，确保缺陷修复和功能优化。

属性：环境状态​

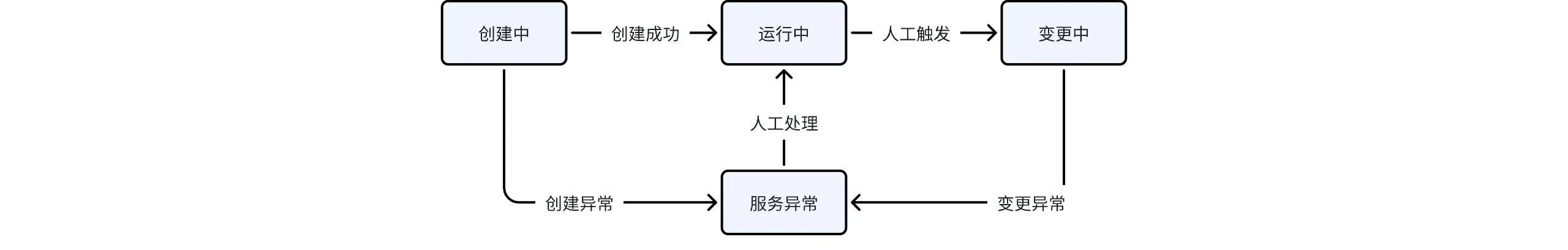

环境状态展示了环境生命周期中各种服务状态，环境完整的生命周期过程会存在如下流程和状态：

  • 创建中： 初始创建环境操作是一个异步过程，创建操作完成时后台会异步部署完整的软件底座，该过程中用户不可操作任何变更，直到创建完成。

  • 运行中： 当前环境处于有效运行状态，可以正常提供内部产品实例的增删改查等运维使用操作。

  • 变更中： 当前环境执行运维变更、版本升级等操作，由于执行过程是异步的，隐藏需要等待完成，在此期间禁止任何对环境的操作变更。

  • 服务异常： 当前环境因执行创建、运维变更 或者底层基础设施异常导致的无法正常提供服务。

BYOC 环境​

环境架构​

如上文所述，BYOC 环境是由 AutoMQ Cloud 代理运维的环境，底层资源归属于用户自定义云账号下的 VPC，这种方式可以实现完整的数据隔离和自主控制。在该环境类型下，数据面系统和管控面系统如下图所示：

  • 资源位置： 管控面系统（环境控制台）和数据面系统（Kafka 服务集群）全部部署在用户自定义的网络环境中。

  • 网络暴露： 环境控制台可以根据用户选择，默认提供公网访问方式，也可以根据用户选择仅保留私网访问。数据面系统目前只支持私网访问。

  • 运维授权： BYOC 环境是完全私网隔离的私有环境，需要用户提供授权，AutoMQ 代替用户运维环境（问题排查和版本升级）。

  • 系统可观测： BYOC 环境通过云厂商提供的运维 Bucket 收集系统Metrics、日志数据，并由用户授权 AutoMQ 服务方进行只读访问，实现系统运行的监控、告警。

SaaS 环境​

环境架构​

如上文所述，SaaS 环境是由 AutoMQ Cloud 全托管运维的环境，底层资源归属和运维都由 AutoMQ 负责。在该环境类型下，数据面系统和管控面系统如下图所示：
